详细说明：
概述

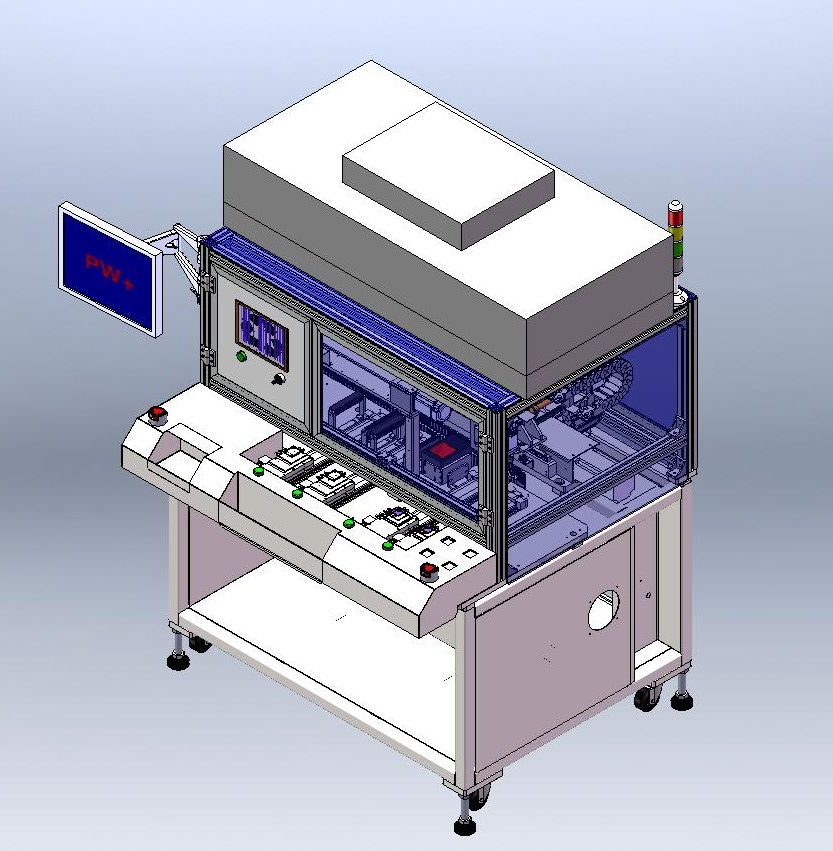

1、设备名称：半自动背光组装机
2、设备型号：B-205
3、设备用途及基本要求
本设备是将LCM模组与背光源等片状物体贴装组合设备。（以下叙述以LCM模组为例）
4、设备特点
（1） 采用两个（30万像素）智能相机定位，一个固定相机对应LCM模组，一个活动相机对应背光源，通过CCD图像识别定位（工控机控制，相机定位精度可达±0.003MM）；
（2） 相机图像识别MARK点(mark点形状为十字交叉短线)定位；
（3） 贴片头采用伺服驱动X、Y轴直角移动方式，贴片头Z轴上下及θ方向旋转均由伺服控制，程序设定吸取、贴合功能；
（4） 采用CCD图像定位，减少了LCM模组及背光源上料的机械定位，全部采用程序设定，减少产品换线调机时间；
（5） 贴片头X、Y、Z方向动作速度集中在程序控制面板上（触摸屏），调试布局更合理;
（6） 贴片头水平度设有水平、上下调节功能及贴合压力可调功能；
（7） 双工位背光源上料，双工位LCM模组上料，双工位成品压合及出料，使工位布局更加合理；
（8） 背光源吸板与贴片头吸取板均使用数显真空表显示真空读数，真空度调节精准，并且可以实现真空检测启动模式，强弱两路真空交叉控制等功能，能减少员工操作动作，降低劳动强度，提升效率；
（9） 背光源吸附平台采用多路真空控制方式，程序设定控制，主要控制单元、驱动单元及运动单元均采用进口一线品牌配件，设备整体用料扎实，结构合理；
（10） 配合嵌入式工作台可实现半自动机向全自动机的转换，连接简单，可更好地适应不同客户对设备的不同要求；
（11） 防夹伤设计，以及急停开关，减少设备操作危险性；操作位光电传感器（选配），防止夹手。
（12） 外罩采用防静电有机玻璃板材料制作。
主要技术规格参数
|
贴附尺寸范围
|
2~5.5寸
|
|
玻璃厚度
|
0.2~2mm
|
|
贴附精度
|
±0.1mm
|
|
贴附效率
|
400～500 pcs/h
|
|
外形尺寸
|
1170mm × 1080mm × 1721mm
|
|
设备重量
|
约500千克
|
|
设备颜色
|
灰白
|
|
设备控制方式
|
PLC + 触摸屏/工控机
|
|
电源
|
AC220V/50Hz/800W（标准三脚插口）
|
|
设备气源
|
供给气压：0.5～0.7MPa；右侧进气（可选配左侧进气），设定气压：0.5MPa，用气量300Lpm
|
|
X方向精度调节
|
伺服马达程序设定
|
|
Y方向精度调节
|
伺服马达程序设定
|
|
θ方向精度调节
|
伺服马达程序设定
|
|
贴片头平行度调节
|
多方位调节
|
|
平台进出方式
|
无杆气缸
|
|
贴片头左右运动方式
|
伺服电机+滚珠丝杆+双导轨
|
|
贴片头上下运动方式
|
伺服电机+双导轨
|
|
背光源吸附真空方式
|
真空吸附
|
|
背光源吸板真空感应方式
|
数显真空表
|
|
玻璃吸附真空控制
|
真空吸附
|
|
玻璃吸板真空感应方式
|
数显真空表
|
|
启动方式
|
按钮开关
|
|
背光源上下料方式
|
手动
|
|
玻璃上下料方式
|
手动
|
|
安全措施
|
急停开关 + 声光报警 + 平台光电感应器(选配)
|
