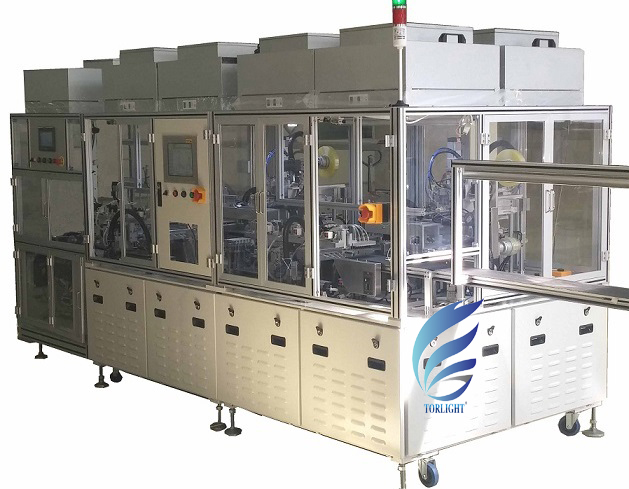

产品名称：全自动偏光片贴片机
产品编号：113611-448
更新时间：2015.01.29
出品公司：深圳市炬显科技有限公司

详细说明：

一、概述

1、设备名称：全自动贴片机

2、设备型号：P-308

3、设备用途及基本要求

本设备是将偏光片贴附在LCD上的设备。

4、设备特点

（1）设备为全自动模式；

（2） LCD上料模式超声波清洗机料篮或Tray盘可选；

（3） LCD下料使用皮带下料；

（4）偏光片采用垂直料盒供料，且有重片检测；

（5）偏光片定位采用独立定位结构，定位精度高；

（6）偏光片定完位后再转移到贴附头，掉片率低

（7）偏光片撕膜采用独立胶辊，撕膜成功率高；

（8）贴片采用进口防静电胶轮，贴附效果好；

（9）真空及压力采用数显表显示；

（10）独立的声光报警单元

（11）外罩采用有机玻璃板材料制作，美观大方且密闭效果好，密布的FFU提供高风量，可实现贴合位和撕膜位洁净度达到100级。

主要技术规格参数

贴附尺寸范围	Panel size ：Max：8″ (187125)mm Min：4″（7050）mm
玻璃厚度	0.3~2mm
贴附效率	4.5寸：5.5秒/枚
贴附精度	±0.15mm
外形尺寸	机器长度：3582 mm (含上料机，不含下料皮带) 机器宽度：1400 mm 机器高度：约1610mm(不含三色灯及FFU)
对位方式	机械对位
X方向精度调节	程序设定
Y方向精度调节	程序设定
θ方向精度调节	微分头调整
贴片头平行度调节	多方位调节
LCD上料方式	超声波清洗篮
LCD清洁方式	刮刀（可更改为粘尘轮）
偏光片上料方式	料盒
偏光片撕膜方式	胶带
下料方式	流水线
贴合位洁净度	1000级
设备重量	约2000KG
设备颜色	电脑白
设备控制方式	PLC + 触摸屏
电源	AC220V/50Hz/4500W（标准三脚插口）
设备气源	供给气压：0.5～0.7MPa；右侧进气（可选配左侧进气），设定气压：0.5Mpa，用气量600Lpm
安全措施	急停开关 + 声光报警 + 安全门
