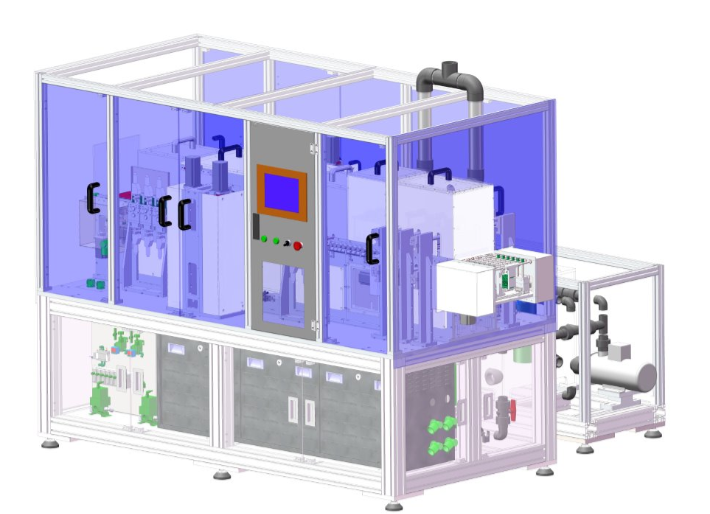

产品名称：全自动偏光片贴片清洗机
产品编号：115046-455
更新时间：2015.01.29
出品公司：深圳市炬显科技有限公司
产品编号：115046-455
更新时间：2015.01.29
出品公司：深圳市炬显科技有限公司
详细说明：
一、概述
1、设备名称：全自动清洗机
2、设备型号：Q-308
3、设备用途及基本要求
本设备是将未贴片的PNL进行研磨清洗的设备
4、设备特点
（1） 使用前置、后置滚刷清洁，去污效果好
（2） 采用两组研磨带刷洗，清洁度高
（3） 使用二流体喷淋和纯水清洗
（4） 使用3组风刀吹干PNL
（5） 使用纯水回收结构，节约用水
（6） 外罩采用防静电有机玻璃板材料制作，密封采用O型圈，无漏水
二、主要技术规格参数
|
贴附尺寸范围
|
Panel size ：Max：8″ (187*125)mm
Min：4″（70*50）mm
|
|
玻璃厚度
|
0.3～1.4mm（总厚度）
|
|
贴附效率
|
4寸：4.5秒/枚
8寸：6秒/枚
|
|
切换型号时间
|
更换新产品调校时间：≤30min
更换已调教过的产品时，调校时间：≤10min
|
|
外形尺寸
|
机器长度： 2300 mm （不含上、下料机）
机器宽度： 950 mm （设备主体，不含水管）
机器高度： 2200 mm
|
|
玻璃传送方式
|
马达+磁力轮
|
|
上、下料机
|
选配独立的上下料机或与下道设备连接
|
|
上料单元
|
传动方式：伺服马达+同步带；
传送轮：防静电赛钢；
对位精度：X向：±0.5mm
上料对位驱动：步进+同步带
|
|
前置毛刷
|
传送方式：伺服马达+同步带；
传送轮：丁氰橡胶胶辊
毛刷数量：6个（3组）
扇形喷嘴数量：18个（3组）
毛刷材料：杜邦丝
|
|
CF/TFT研磨单元
|
传送方式：伺服马达+同步带；
传送轮：丁氰橡胶胶辊
研磨方式：研磨带
研磨带规格：15mmX838mm
研磨压带方式：二流体
研磨气压控制方式：电气比例阀
研磨带张紧：气缸（0.25Mpa）
研磨带更换方式：手动
研磨带更换周期：连续工作48小时
研磨升降：伺服马达（带刹车）+滚珠丝杆
研磨带转速：6000mm/S
|
|
后置毛刷
|
传送方式：伺服马达+同步带；
传送轮：丁氰橡胶胶辊
毛刷数量：6个（3组）
扇形喷嘴数量：18个（3组）
毛刷材料：杜邦丝
|
|
喷淋单元
|
传送方式：伺服马达+同步带；
传送轮：丁氰橡胶胶辊
二流体刀数量：2（1组）
扇形喷嘴数量：12（2组）
|
|
风干单元
|
传送方式：伺服马达+同步带；
传送轮：氟橡胶O型圈
风刀数量：3组
风刀固定方式：平行于玻璃边缘
压力显示方式:数字压力开关
压力调节方式：针阀
|
|
下料单元
|
传动方式：伺服马达+同步带；
传送轮：防静电赛钢；
下料对位驱动：步进电机+同步带
|
|
水路
|
采用超纯水管和内研磨不锈钢水管；
可选配节水水槽
|
|
水源
|
水压：0.2-0.6Mpa
耗水量：15～20L/Min
厂务提供，超纯水，电阻值>18MΩ
机内水过滤器过滤精度0.01mm
|
|
气源
|
压力：0.5-0.8Mpa 流量：900-1200L/Min
要求气源过滤精度：5mm
机内过滤器过滤精度：0.01 mm
|
|
电源
|
AC220V 50/60HZ
|
|
额定功率
|
1Phase AC220V/50Hz/7000W
|
|
生产稳定性
|
造成玻璃崩缺的不良率：<0.05%
|
|
设备重量
|
约1000KG
|
|
设备颜色
|
电脑白（可指定）
|
|
设备控制方式
|
PLC + 触摸屏
|
|
电源
|
AC220V/50Hz/4500W（标准三脚插口）
|
|
设备气源
|
供给气压：0.5～0.7MPa；右侧进气（可选配左侧进气），设定气压：0.5Mpa，用气量600Lpm
|
|
安全措施
|
误操作，设备不动作
机器有任何错误或需要提醒操作者时，蜂鸣器报警工作
设备外罩门窗安装带传感器磁力扣，打开门窗后设备自动暂停，并报警
|
